PMMA-koristelevyt (matta, kova pinnoite jne.) Ekstruusiolinja

Osa 1: Lyhyt johdanto PMMA-levyn tuotantolinjaan

PMMA (polymetyylimetakrylaatti) -levy, joka tunnetaan yleisesti akryylinä tai orgaanisena lasina, valmistetaan pääasiassa ekstruusiomenetelmällä. Täydellinen PMMA-levyn ekstruusiolinja on pitkälle automatisoitu, jatkuva prosessi, joka koostuu useista ydinkomponenteista:

Raaka-aineiden käsittely- ja syöttöjärjestelmä

● Toiminto: PMMA-hartsipellettien (tai -jauheen) tarkka annostelu ja sekoittaminen tarvittavien värimasterbatsien ja lisäaineiden (esim. UV-stabilisaattorit, pehmittimet) kanssa.

● Laitteet: Suuret siilot, automaattiset punnitusjärjestelmät, sekoittimet, alipainekuormaajat.

Sulatus- ja pursotusjärjestelmä

● Keskeiset laitteet: Akryylilevyekstruuderi. Hartsiseos tulee ekstruuderiin suppilon kautta.

● Prosessi: Ekstruuderin sisällä sähkölämmitys ja pyörivän ruuvin leikkauslämpö plastisoivat kiinteät raaka-aineet tasaiseksi, korkean lämpötilan viskoosiksi sulaksi.

● Keskeiset osat: Ruuvi (kriittinen plastisoinnin laadun ja tuotannon kannalta), sylinteri, lämmitys-/jäähdytysjärjestelmät.

Muotti- ja muovausjärjestelmä

● Suulake: Sula PMMA puristetaan tasomaisen suulakkeen (T-suulake) läpi tietyn levyisen ja paksuisen sulaverkon muodostamiseksi.

● Kalanterointi/Kostutus: Kuuma levysula siirtyy välittömästi kolmitelaiseen kalanteriin. Säätämällä telojen nopeutta, rakoa ja lämpötilaa levy kalibroidaan tarkasti paksuuden, pinnanlaadun (esim. kiiltävä, kohokuvioitu) ja alustavan jähmettymisen suhteen.

Nosto- ja jäähdytysjärjestelmä

● Toiminto: Vedä liimattua arkkia tasaisesti kalanterista ja anna sen jäähtyä kokonaan ja tasaisesti huoneenlämpöiseksi pitkällä jäähdytyskuljettimella estäen muodonmuutoksen ja sisäisen jännityksen.

● Laitteet: Vetorullien sarjat, jäähdytyskuljettimen alustat (tai jäähdytysrullat).

Linjassa tapahtuva pinnoitusjärjestelmä - koristeellisten levyjen keskipiste

● Huippuluokan koristeellisissa PMMA-levyissä jäähdytysosan jälkeen integroidaan pinnoitusyksikkö. Tämä on avainvaihe toimintojen, kuten kovettumisen ja mattaviimeistelyn, lisäämiseksi, jotka on kuvattu yksityiskohtaisesti alla.

Leikkaus- ja kelausjärjestelmä

● Kelaus: Ohuemmille ja taipuisammille levyille käytetään suuria kelauskoneita, joilla ne rullataan keloiksi helppoa kuljetusta ja jatkokäsittelyä varten.

● Leikkaus: Paksumpien ja jäykkien levyjen leikkaamiseen vakiokokoisiksi arkeiksi käytetään automaattisia pituussahoja.

● Pinoaminen: Leikatut arkit kerätään ja pakataan automaattisilla pinoamislaitteilla.

Yksinkertaisen prosessin yhteenveto:

Raaka-aine → Sekoitus → Ekstruusio → Muotti → Kalanterointi → Jäähdytys → (Pinnoitus linjassa) → Käämitys/Leikkaus → Pakkaus.

Osa 2: Keskittyminen - PMMA-koristelevyjen pinnoitusprosessit (matta, kova pinnoite jne.)

Vaikka puhtaalla PMMA:lla on korkea kiilto, se on myös altis naarmuuntumiselle. Koristemateriaalina (jota käytetään laajalti kodinkoneiden paneeleissa, elektronisten laitteiden koteloissa, autojen sisätiloissa, mainosvalolaatikoissa, kodin sisustuksessa jne.) se vaatii usein erityisiä pintaefektejä ja -ominaisuuksia, jotka saavutetaan pinnoitusprosessien avulla.

Linjapinnoituksessa levymäiselle alustalle levitetään yksi tai useampi kerros funktionaalista pinnoiteliuosta ennen sen täydellistä jäähdytystä ja kutistumista. Pinnoite kovetetaan, jolloin se muodostaa vahvan sidoksen alustaan.

Keskeiset pinnoitusprosessit:

1. Kova pinnoite / Naarmuuntumaton pinnoite

● Käyttötarkoitus: Parantaa pinnan kovuutta, naarmuuntumisenestoa ja kulutuskestävyyttä. Tavallisen PMMA:n kynänkovuus on noin 2H. Kovettumisen jälkeen kovuus voi nousta 3H–8H:iin tai korkeammaksi, lähestyen lasin kovuutta, mikä parantaa kestävyyttä merkittävästi.

Prosessin periaate:

● Pinnoitemateriaali: Pääasiassa UV-kovettuvasta tai lämpökovettuvasta hartsijärjestelmästä, joka on usein vahvistettu epäorgaanisilla nanopartikkeleilla, kuten piidioksidilla (SiO₂) tai alumiinioksidilla (Al₂O₃) täyteaineina, dispergoituna orgaaniseen hartsiin (esim. akrylaatti).

Prosessi:

● Päällystys: Kova pinnoiteliuos levitetään tasaisesti tarkkuuspäällystyslaitteella (esim. syväpainotelalla, pilkkupalkilla tai rakomaisella suulakkeella). Tasaisuus ja paksuuden hallinta ovat ratkaisevan tärkeitä.

● Esikuivaus: Liuotinpohjaisissa järjestelmissä matalan lämpötilan uuni haihduttaa useimmat liuottimet muodostaen alustavan kuivan kalvon.

Kovettuminen:

● UV-kovetus: Yleisin menetelmä. Levy kulkee UV-kovetusuunin läpi, jossa UV-valo aktivoi pinnoitteen fotoinitiaattorit, mikä käynnistää välittömän silloittumisen polymeroitumisen ja muodostaa kovan, tiheän verkon.

● Lämpökovetus: Konvektiouunin lämpö aiheuttaa lämpösilloittumisen.

● Etu: Kova pinnoite linjassa tarjoaa erinomaisen tarttuvuuden, korkean hyötysuhteen ja vakaan suorituskyvyn. Tämä on nykyaikaisen koristeellisen akryylilevykoneen vakio-ominaisuus.

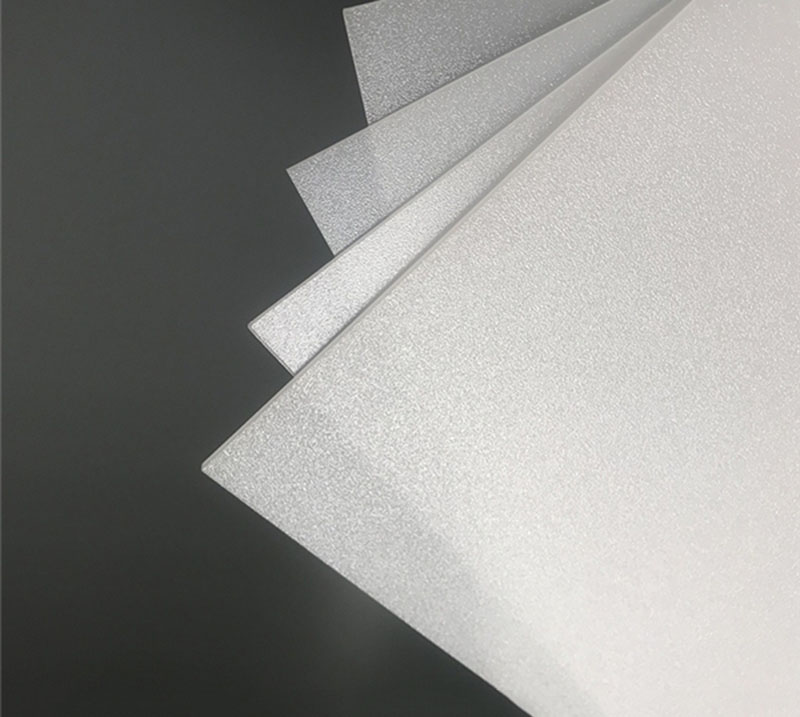

2. Matta- / heijastamaton (AG) pinnoite

Tarkoitus: Poistaa peilimäiset heijastukset, luoda pehmeä, mattapintainen visuaalinen vaikutelma, vähentää valon häiriöitä (häikäisynesto), parantaa tuntolaatua ja auttaa piilottamaan sormenjäljet.

Prosessin periaate:

● Ydinkonsepti on "pinnan mikrokarheus". Kovapinnoitteen avulla saavutettavasta sileästä pinnasta poiketen mattapinta luo tarkoituksella pinnalle tasaisen, mikronitason, epäsäännöllisen rakenteen, joka hajottaa tulevaa valoa.

Toteutusmenetelmät:

● Mattausaineen lisääminen: Mikrohiukkasten, kuten piidioksidimattausjauheen, lisääminen pinnoiteliuokseen. Nämä hiukkaset muodostavat mikrokohoumia pintaan pinnoitteen kovettumisen jälkeen, mikä aiheuttaa valon sirontaa.

● Fysikaaliset/kemialliset menetelmät: Karheutta voidaan luoda myös pinnoitteen omalla faasierottumisella tai käyttämällä erityistä kohokuviointitelaa, jolla pinnoitteeseen tehdään mikrokohokuviointi ennen sen täydellistä kovettumista.

● Prosessin kulku: Samanlainen kuin kovapinnoitusprosessi: Pinnoitus → (Esikuivaus) → Kovetus. Mattaefektin hallinnan avain on mattausaineen tyyppi, hiukkaskoko ja pitoisuus sekä pinnoitteen paksuus. Mattaefektin aste mitataan tyypillisesti "sameus"-arvolla.

● Yhdistetty prosessi: Usein heijastamaton (AG) ja kovapinnoite (HC) yhdistetään yhdeksi integroiduksi AG+HC-kerrokseksi, mikä tarjoaa sekä mattapinnan että hankauksenkestävyyden.

3. Muut toiminnalliset pinnoitteet

● Sormenjälkiä hylkivä pinnoite (AF): Pintakäsittely, joka usein perustuu fluorosilaaneihin ja jota levitetään kovan pinnoitteen päälle. Se vähentää merkittävästi pintaenergiaa, mikä vaikeuttaa hien ja öljyjen tarttumista ja helpottaa niiden pyyhkimistä pois, jos ne tarttuvat.

● Antistaattinen pinnoite: Sisältää antistaattisia aineita pölyn imeytymisen estämiseksi.

● Heijastamaton pinnoite (AR): Tässä käytetään optisia monikerroksisia kalvoja, jotka vähentävät pinnan heijastuksia ja lisäävät valonläpäisykykyä. Sitä käytetään yleisesti huippuluokan näyttöjen peitepaneeleissa.

Tyypillinen pinnoiterakenne koristeelliselle PMMA-levylle:

Huippuluokan koristeellisella PMMA-levyllä on usein monikerroksinen pinnoiterakenne, esimerkiksi:

● PMMA-alusta

● Pohjustusaine (valinnainen, paremman tarttuvuuden saavuttamiseksi)

● Toiminnallinen kerros (esim. AG-mattakerros)

● Kova pinnoite (HC) (antaa kulutuskestävyyden)

● Pintamaali (esim. AF-sormenjälkiä estävä kerros)

Linjassa tapahtuva pinnoitustekniikka mahdollistaa näiden useiden kerrosten peräkkäisen levittämisen ja kovetuksen yhdellä PMMA-levyn ekstruusiolinjalla yhdistämällä useita pinnoitus- ja kovetusasemia. Tämä mahdollistaa korkean arvonlisäyksen omaavien, täysin toimivien tuotteiden integroidun tuotannon – merkittävä etu, jota offline-pinnoitusmenetelmät eivät voi verrata.

Yhteenveto

PMMA-levyn ekstruusiolinjan pinnoitusprosessi on ydinosa, joka muuttaa perusmateriaalin korkealaatuiseksi koristeelliseksi tuotteeksi. Tarkan levityksen ja kovettamisen avulla toiminnalliset materiaalit, kuten kovettimet ja matta-aineet, antavat levylle naarmuuntumisenkestävyyden, mattapintaisuuden ja sormenjälkiä hylkivät ominaisuudet. Tämä vastaa modernin elektroniikan, kodinkoneiden ja muiden teollisuudenalojen sekä estetiikan että kestävyyden vaatimuksiin, mikä tekee siitä modernin koristeellisen akryylilevykoneen määrittelevän ominaisuuden.

Polymetyylimetakrylaattilevyt (PMMA) ovat erittäin arvostettuja niiden optisen läpinäkyvyyden, säänkestävyyden ja plastisuuden vuoksi. Tärkeimpiä käyttökohteita ovat:

● Mainonta ja opasteet: vitriinit, kyltit, esittelytelineet.

● Arkkitehtuuri: kattoikkunat, ikkunat, väliseinät, saniteettikalusteet.

● Kuljetus: ajoneuvojen ikkunat, sisäpaneelit, lentokoneiden lasit.

● Valaistus: valonhajottimet, LED-valonohjainlevyt.

● Kuluttajatuotteisiin kuuluvat huonekalujen pinnat, kodinsisusteet ja kosmetiikkapakkaukset.

Avain: PMMA-koristelevyt

PMMA-koristelevyt ovat perusmateriaaleja, jotka on käsitelty erityispinnoitteilla (kuten kovilla pinnoitteilla, mattapinnoitteilla) niiden esteettisten ja toiminnallisten ominaisuuksien parantamiseksi.

pääsovellukset

● Kodinkoneet: jääkaapin ja pesukoneen paneelit (vaativat AG+AF+kovapinnoitteen).

● Kulutuselektroniikka: laitteiden kotelot, televisioiden rungot, kaiutinpaneelit.

● Autojen sisätilat: kojelaudan koristeet, keskikonsolin paneelit.

● Sisustussuunnittelu: kaappien pinnat, koristeelliset seinäpaneelit.

● UV-käsiteltyjen PMMA-levyjen käyttökohteet: "UV-käsittelyllä" tarkoitetaan yleensä edistyneiden toiminnallisten pinnoitteiden (kuten kovien pinnoitteiden, häikäisynestopinnoitteiden ja tahroja hylkivien pinnoitteiden) ultraviolettikovetusta. Tällä prosessilla voidaan muodostaa erittäin kestäviä ristisilloitettuja pintoja.

UV-kovettamisen edut:

● Välitön kovettuminen, mikä mahdollistaa nopean tuotannon.

● Erinomainen suorituskyky: korkea kovuus, kulutuskestävyys ja vahva kemiallinen stabiilius.

● Ympäristöystävällinen: tyypillisesti 100 % kiinteää ainetta, ei haihtuvien orgaanisten yhdisteiden päästöjä.

Huippuluokan sovellukset UV-käsittelyn jälkeen:

Huippuluokan kodinkoneiden ja elektronisten tuotteiden käyttöliittymäpaneelit:

● Esimerkki: älykkäiden jääkaappien, pesukoneiden ja ilmastointilaitteiden ohjauspaneelit.

● Vaatimukset: Yhdistä häikäisynesto (AG) + kovapinnoite (HC) + tahranesto (AF) naarmuuntumisenkestävyyden, luettavuuden valossa ja helpon puhdistettavuuden saavuttamiseksi.

Auton ohjaamon näyttöruudut:

● Esimerkki: integroidut näytöt digitaalisiin kojelaudoihin ja keskikonsoleihin.

● Vaatimukset: erittäin korkea naarmuuntumisenkestävyys (>8H kovuus), häikäisynesto ja korkeiden lämpötilojen kestävyys.

Teollisuuden ja lääketieteelliset ihmisen ja koneen rajapinnat (HMI):

● Esimerkki: kosketusnäytöt teollisuuden ohjaukseen, lääkinnällisiin laitteisiin ja pankkiautomaatteihin.

● Vaatimukset: korkea kestävyys, kestää usein toistuvaa kosketusta, kulumista ja kemiallista puhdistusta.

● Huippuluokan koristeelliset laminaattilevyt, kuten kannettavissa tietokoneissa ja huippuluokan laitekoteloissa käytettävät.

● Prosessi: Laminoi ohuet PMMA-koristekalvokerrokset alustalle (esim. alumiini, muovi).

● Edut: tarjoavat erinomaisen estetiikan ja naarmuuntumisenkestävyyden rakennemateriaaleille. Tiivistelmä:

Kehittyneen pinnoitus- ja UV-kovetustekniikan ansiosta PMMA-levyt ovat muuttuneet tavallisista läpinäkyvistä materiaaleista tehokkaiksi komponenteiksi. Ne tarjoavat ratkaisun, joka yhdistää estetiikan, tuntuman ja kestävyyden, ja niistä on tullut avainmateriaaleja korkean luokan sovelluksissa, kuten kulutuselektroniikassa, kodinkoneissa ja autojen sisätiloissa. Tämä ominaisuus on merkittävä ominaisuus nykyaikaisissa koristeellisissa akryylilevykoneissa.

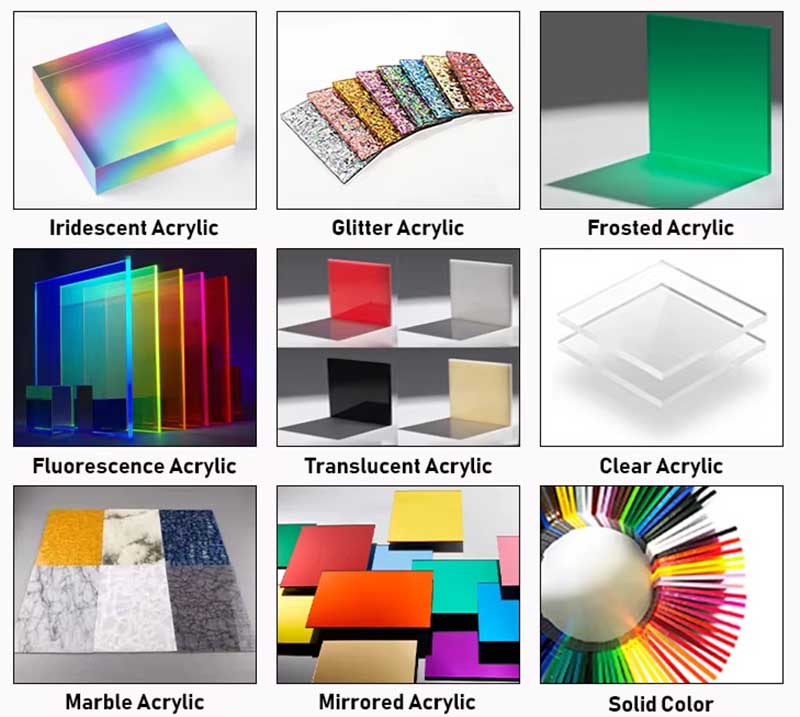

● Estetiikka: tarjoa kiiltäviä, mattapintaisia, metallinhohtoisia tai teksturoituja pintakäsittelyjä.

● Toiminnot: naarmuuntumaton, sormenjälkiä hylkivä (AF), heijastuksia hylkivä (AG) ja kemikaalinkestävä.

● Kestävyys: pinnan kovettuminen pidentää tuotteen käyttöikää.
